振動無線采集系統由無線采集儀、無線路由器、振動無線傳感器組成。無線采集儀基于平板電腦硬件平臺開發，操作系統平臺為 Windows。由于平板電腦是市場成熟產品，僅需開發基于Windows平臺的采集軟件即可，因此可大大節約采集系統開發的時間成本、以及降低系統開發的經濟成本。路由器采用便攜 U 盤式無線路由器，供電電源直接由平板電腦 USB 接口提供，便于采集系統的搭建和方便現場操作。

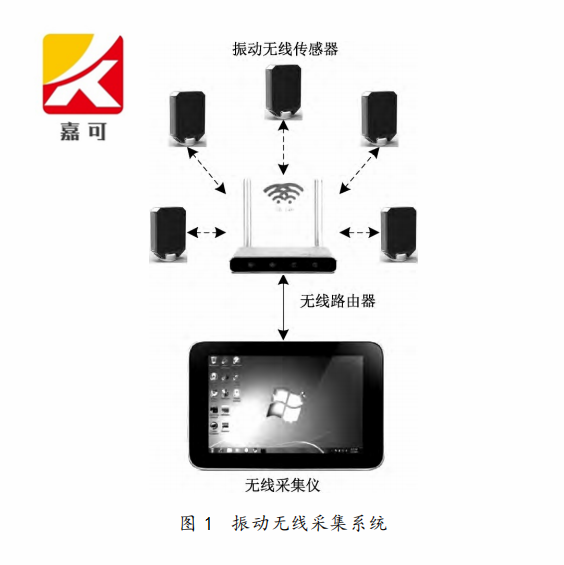

圖1是振動無線采集系統的工作示意圖。系統采用基礎架構模式進行Wi-Fi組網，無線路由器作為整個網絡的中心節點，建立起無線采集儀與振動無線傳感器之間的網絡連接，無線采集儀訪問任何一個振動無線傳感器，都需要經由無線路由器完成。
為方便采集人員操作和采集測點的管理，無線采集系統組網前，將振動無線傳感器的 MAC 地址與 IP 地址進行綁定，使得傳感器編號與 IP 地址一一對應，以避免采集儀所獲取測點數據發生混淆。
將無線路由器與無線采集儀通過 USB 接口連接，并通過無線采集儀內置的瀏覽器訪問無線路由器管理頁面中的 IP 與 MAC 綁定設置界面，將振動無線傳感器 MAC 地址與 IP 地址進行綁定。這樣，IP地址也就可以作為無線傳感器的唯一ID，使得傳感器編號與 IP 地址一一對應，從而提高了采集系統的適用性與便利性。表 1 是調試中所用 6 個振動無線傳感器的 IP 地址分配情況。地址綁定完畢后，開啟無線路由器的 MAC 地址過濾功能，只允許這些預設好 MAC地址的無線傳感器連接路由器。由此一來，無線采集儀可方便地經由無線路由器與每個傳感器建立起透明連接，進而獲取傳感器的振動數據與工作狀態，同時也可簡化采集系統的操作。
